一.产品概述

意大利SAREL SRL电气拥有20多年生产SF6充气柜的历史，在SF6充气柜领域具有丰富的设计和制造经验，在此基础上成功开发了RMSYG-12系列环保气体绝缘金属封闭开关设备（以下简称环保柜）。本环保柜适用于工业及民用环网配电系统及供电末端，特别适用于小型二次配电站、工矿企业开闭所、城市住宅小区、机场、铁路等额定频率为50Hz、额定电压为12kV及以下的三相交流电力系统，作为控制、保护线路和电能的接受、分配之用。

二.依据标准

产品设计符合以下标准

GB3906-2006  3.6～40.5 kV交流金属封闭开关设备和控制设备

GB1984-2014  高压交流断路器

GB3804-2004  3.6～40.5 kV 高压交流负荷开关

GB1985-2004  高压交流隔离开关和接地开关

GB/T2900.20-1994 电工术语 高压开关设备

GB/T4208-2008 外壳防护等级（IP代码）

GB/T7354-2003 局部放电测量

GB/T11022-2011 高压开关设备和控制设备标准的共用技术要求

GB/T16927.1-2011 高电压试验技术 靠前部分 一般试验要求

IEC62271-200 额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备

IEC60694:2002 高压开关设备和控制设备标准的共用技术要求

三.使用条件

a. 海拔不超过5000m；

b. 周围空气温度：上限+50℃，下限-40℃；

c. 相对湿度：日平均不大于95％，月平均不大于90％；

d. 周围无腐蚀或可燃性气体等明显污染；

e. 无经常性的剧烈振动。

注：用户若偏离正常使用条件可与制造厂家协商

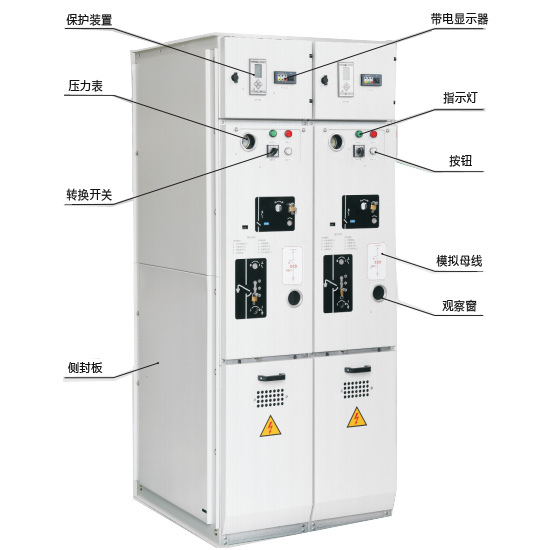

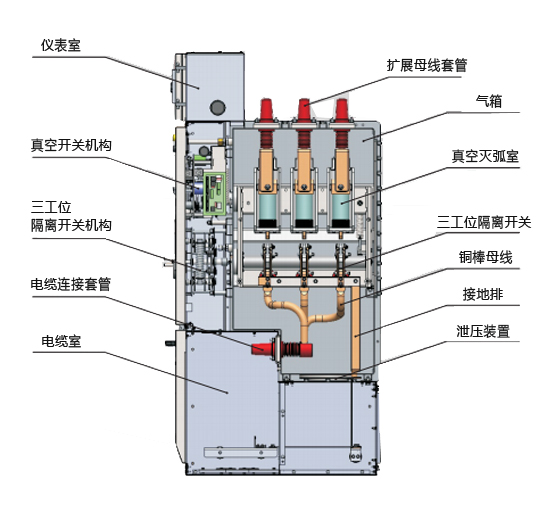

四.柜体描述与结构

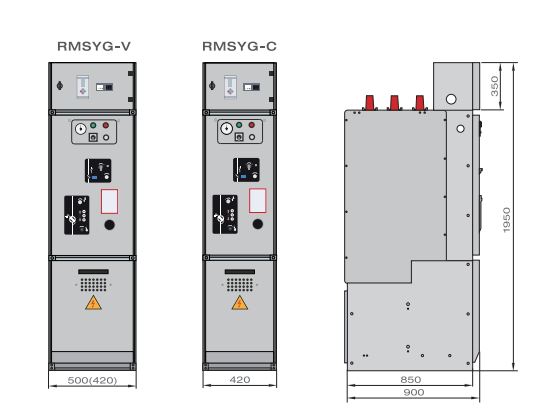

五.标准柜型外形图

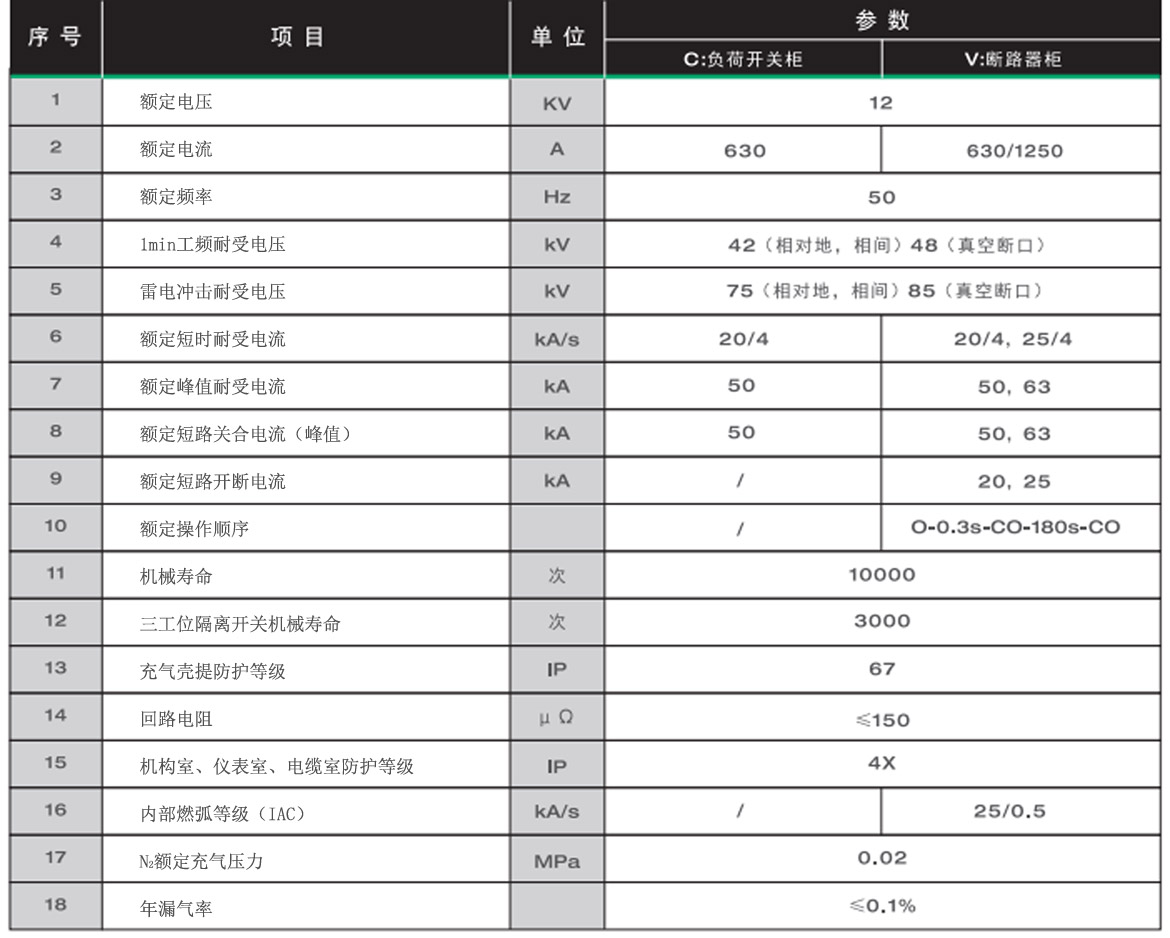

六.主要技术参数

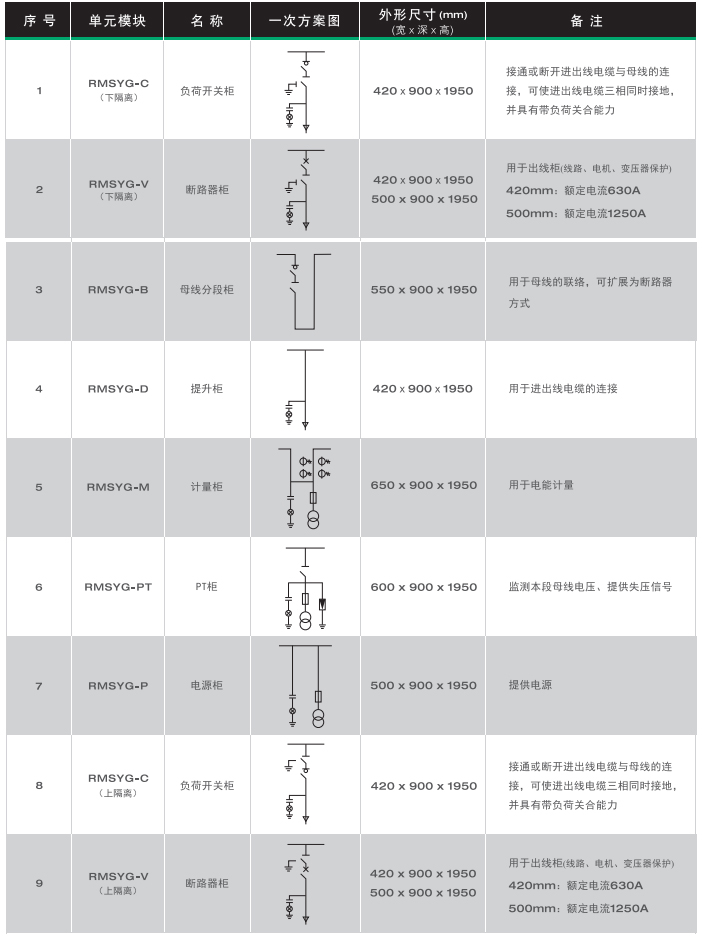

七.单元柜选型

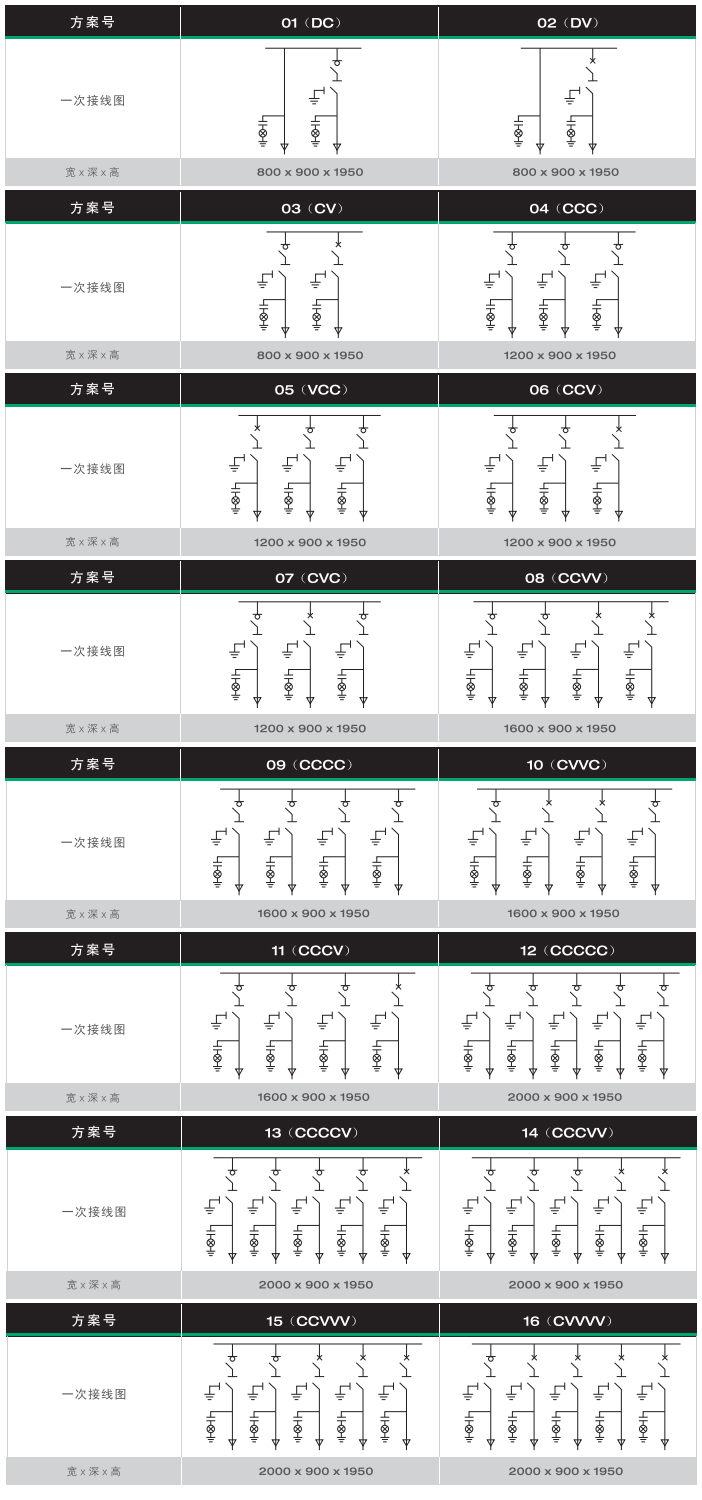

八.共箱型选型
